DNP INDUSTRIAL QUICK COUPLINGS · MADE IN ITALY

사출 Cooling과
다이캐스팅 Hydraulic을 위한
제품 시리즈

사출 금형 냉각수 라인과 다이캐스팅 고압 유압라인은 요구 조건이 다릅니다. DNP의 ISO 7241-A/B 및 ISO 16028 시리즈를 재질, 온도, 압력과 누유 관리 수준에 따라 구분해 제안합니다.

Injection Cooling ISO-A / ISO-B
Brass · Stainless Steel
고온용 FKM 씰
Die Casting Hydraulic ISO 16028 Flat Face
Steel · Stainless Steel
Non-Drip 구조
01. 다이캐스팅용 유압 카플링 ISO 16028 · Flat Face 02. 사출용 Cooling 카플링 ISO 7241-A / ISO 7241-B
DIE CASTING · HYDRAULIC LINE

다이캐스팅용 ISO 16028 Flat-Face 제품

고압 유압라인에서 누유와 오염 유입을 줄이는 Flat-Face 구조입니다. 스틸 및 스테인리스 재질, 사용 압력과 온도 조건에 맞춰 선택합니다.

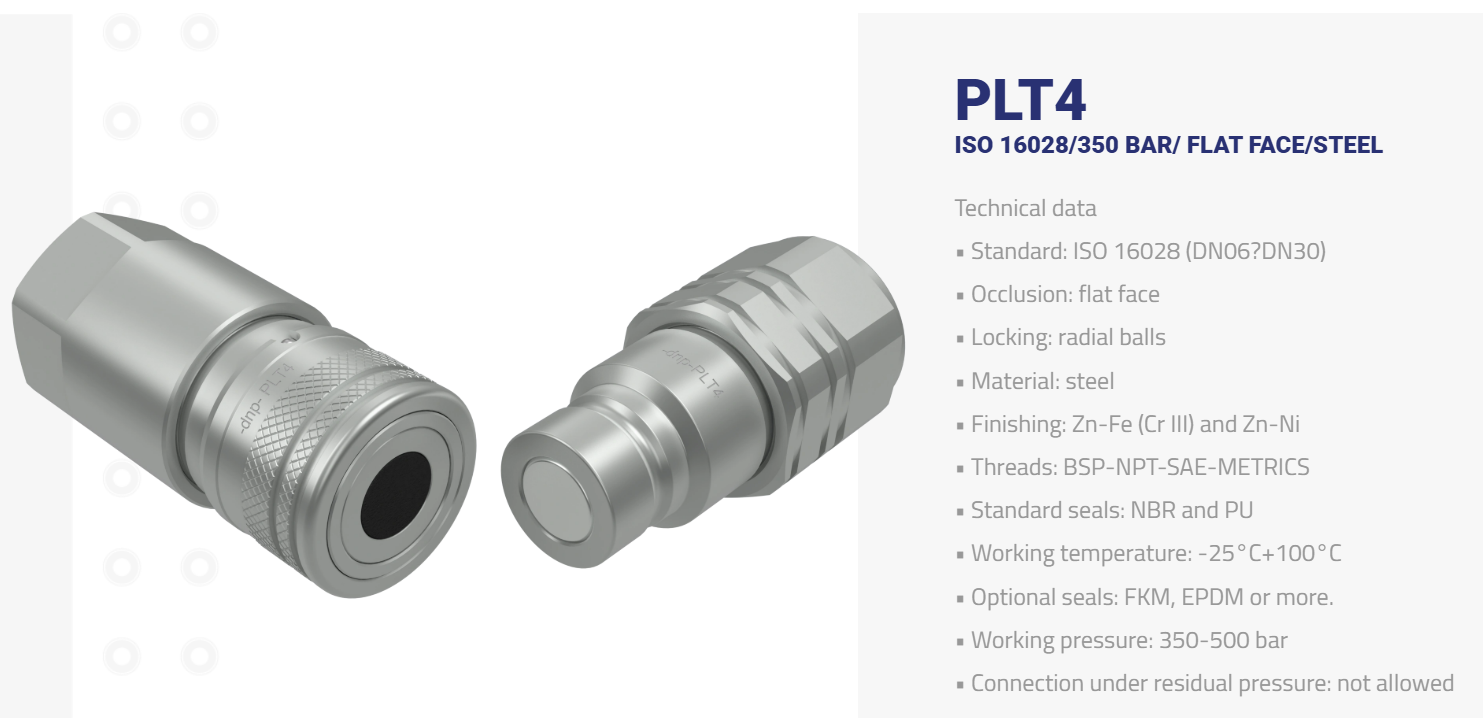

DNP PLT4 ISO 16028 steel quick coupling
STEEL · HIGH PRESSURE

PLT4

ISO 16028 / 350 BAR / FLAT FACE / STEEL
재질: Steel
표면처리: Zn-Fe 또는 Zn-Ni
표준 씰: NBR · PU
온도: -25°C ~ +100°C
압력: 350~500 bar
고압 다이캐스팅 유압라인과 높은 내구성이 필요한 설비에 적합합니다.

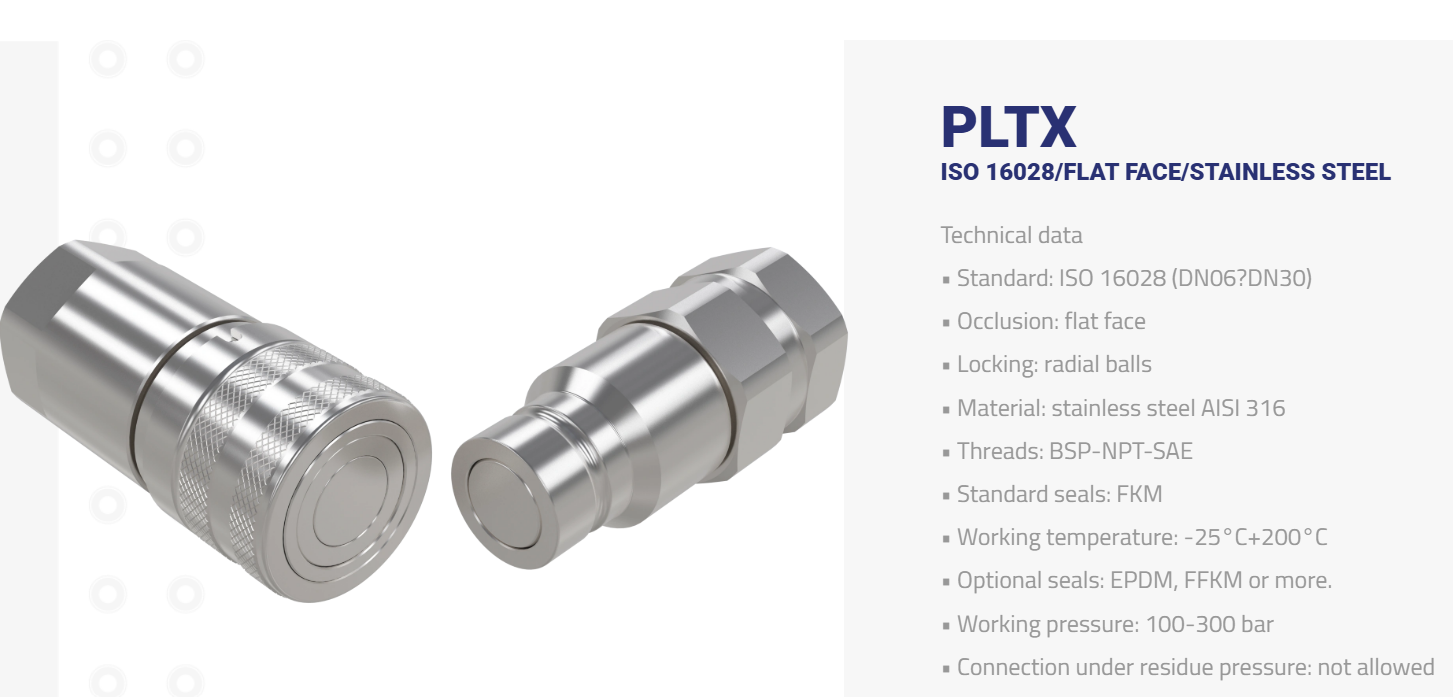

DNP PLTX ISO 16028 stainless steel quick coupling
AISI 316 · HIGH TEMPERATURE

PLTX

ISO 16028 / FLAT FACE / STAINLESS STEEL
재질: Stainless Steel AISI 316
나사: BSP · NPT · SAE
표준 씰: FKM
온도: -25°C ~ +200°C
압력: 100~300 bar
부식 저항성과 고온 대응이 필요한 유압 및 특수 유체 라인에 적합합니다.

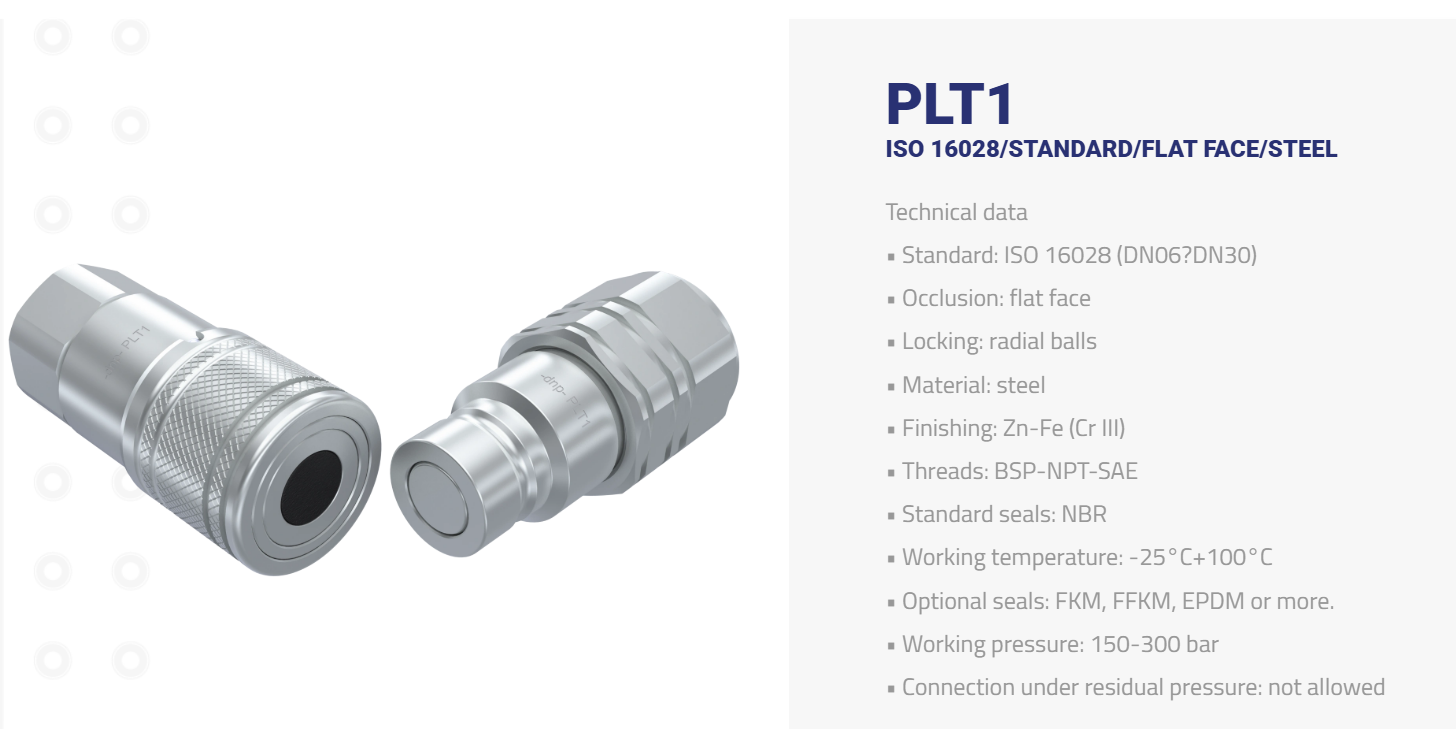

DNP PLT1 ISO 16028 steel quick coupling
STANDARD FLAT FACE

PLT1

ISO 16028 / STANDARD / FLAT FACE / STEEL
재질: Steel
표면처리: Zn-Fe (Cr III)
표준 씰: NBR
온도: -25°C ~ +100°C
압력: 150~300 bar
표준 ISO 16028 유압라인과 기존 Flat-Face 제품 호환 검토에 적합합니다.
INJECTION MOLDING · COOLING LINE

사출 금형 Cooling용 ISO-A/B 제품

냉각수, 온수 및 고온 오일 라인에 적용할 수 있는 Brass 및 Stainless Steel 제품입니다. 사용 온도와 유체에 따라 FKM, FFKM 또는 EPDM 씰을 검토합니다.

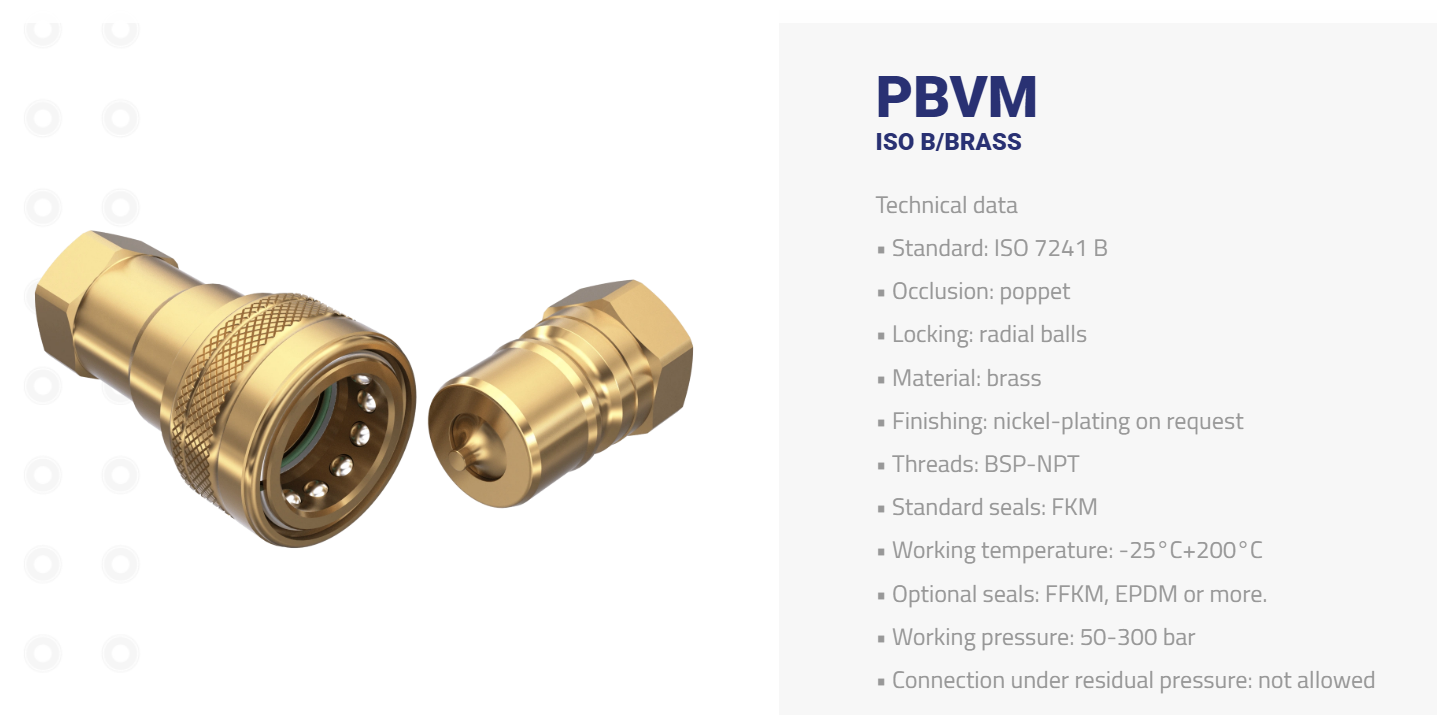

DNP PBVM ISO B brass quick coupling
BRASS · ISO-B

PBVM

ISO 7241-B / BRASS / POPPET
재질: Brass
나사: BSP · NPT
표준 씰: FKM
온도: -25°C ~ +200°C
압력: 50~300 bar
일반 사출 냉각수와 고온수 라인에 적용 가능한 황동 ISO-B 제품입니다.

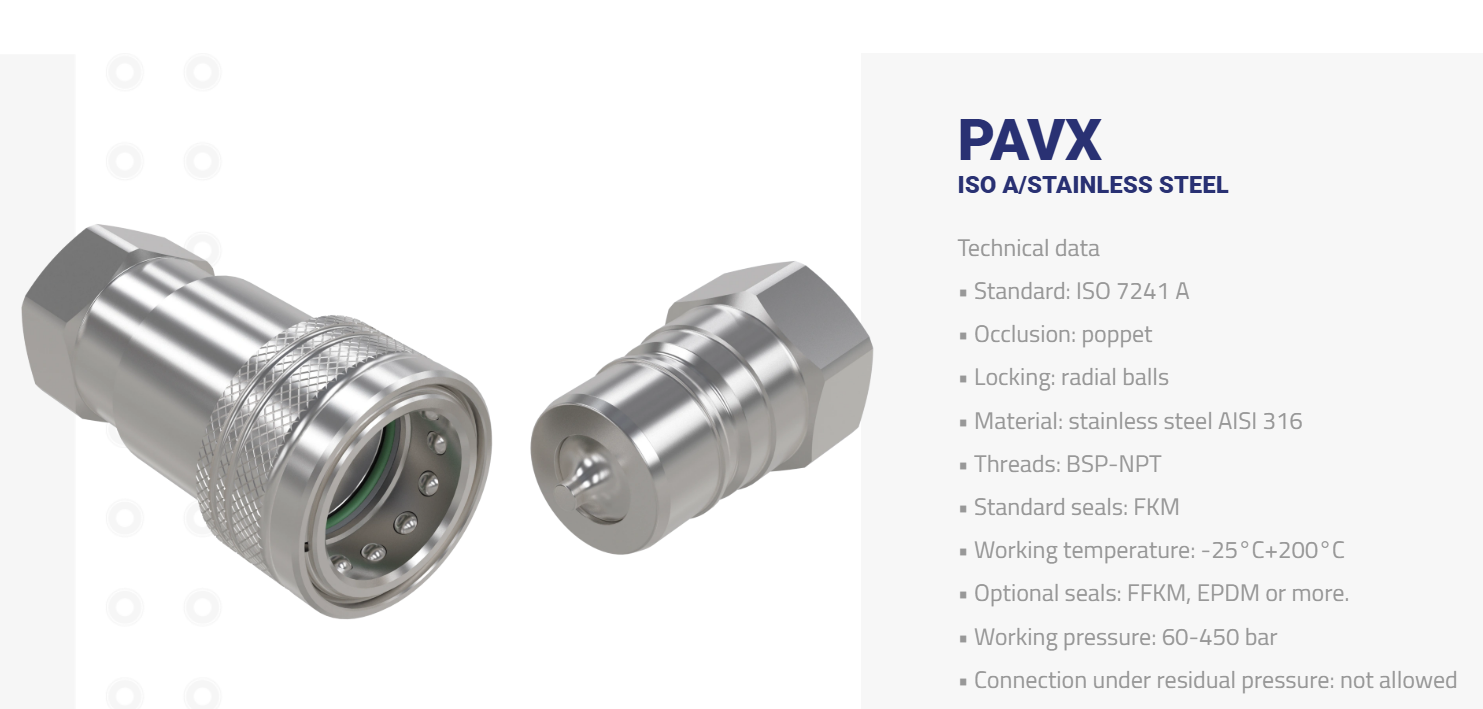

DNP PAVX ISO A stainless steel quick coupling
AISI 316 · ISO-A

PAVX

ISO 7241-A / STAINLESS STEEL / POPPET
재질: Stainless Steel AISI 316
나사: BSP · NPT
표준 씰: FKM
온도: -25°C ~ +200°C
압력: 60~450 bar
내식성, 고온 대응 및 ISO-A 호환성이 필요한 사출 냉각라인에 적합합니다.

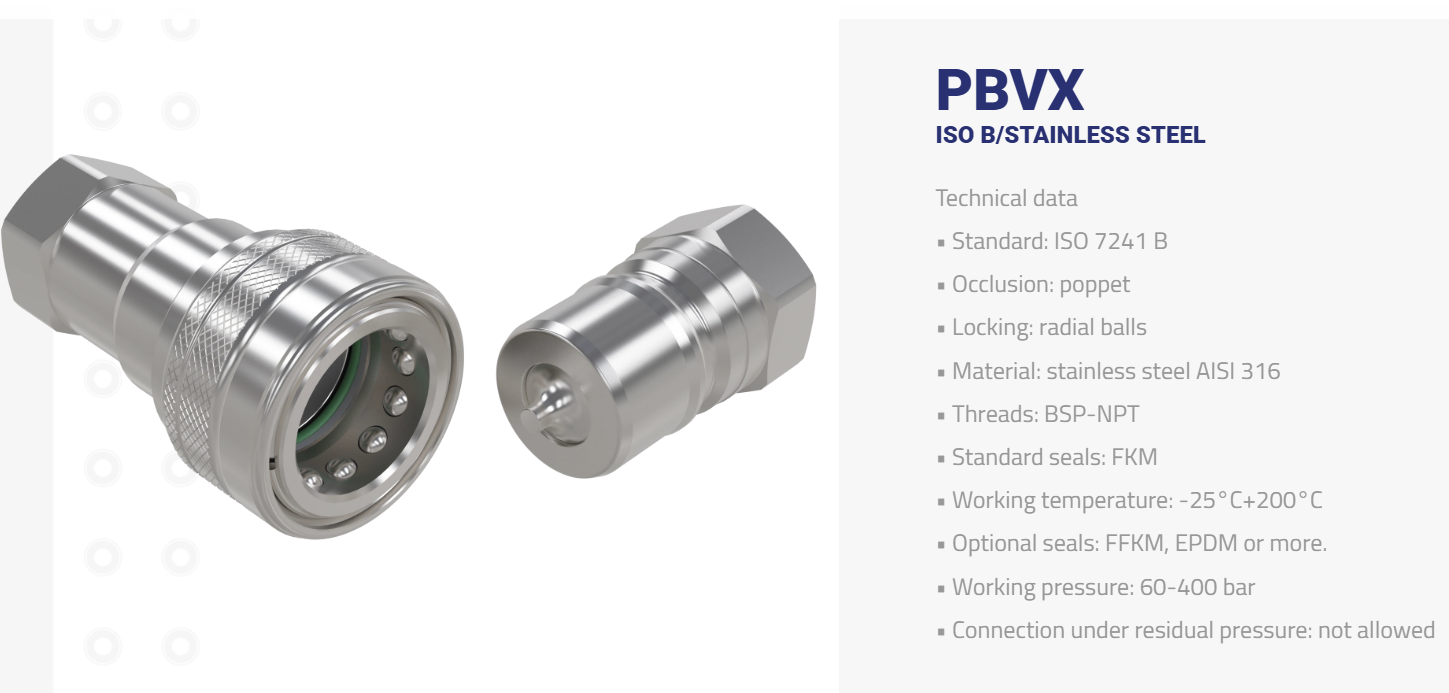

DNP PBVX ISO B stainless steel quick coupling
AISI 316 · ISO-B

PBVX

ISO 7241-B / STAINLESS STEEL / POPPET
재질: Stainless Steel AISI 316
나사: BSP · NPT
표준 씰: FKM
온도: -25°C ~ +200°C
압력: 60~400 bar
고온·부식 환경과 ISO-B 규격 호환이 필요한 사출 금형 냉각라인에 적합합니다.

다이캐스팅 Hydraulic 선택 기준

사용압력, 누유 허용 수준, 부식 환경 및 유체 온도를 기준으로 선택합니다.

  • 고압과 내구성 중심: PLT4
  • 고온·내식성 중심: PLTX
  • 표준 ISO 16028 라인: PLT1

사출 Cooling 선택 기준

기존 ISO-A/B 규격, 재질 및 최고 사용온도를 기준으로 선택합니다.

  • 황동 ISO-B: PBVM
  • 스테인리스 ISO-A: PAVX
  • 스테인리스 ISO-B: PBVX
